三占塘村钻孔引配套工程竣工总结

　　三占塘村钻孔提引配套工程竣工总结

　　一、工作任务

　　根据“湖南省新田县新圩镇缺水区三占塘村地下水资源勘查设计”，在前期完成的三占塘村钻探成果的基础上编制“三占塘村钻孔提引配套工程方案设计”，并组织施工，以解决新田县新圩镇三占塘、火里塘、三将军、方光岭等四个村共1788人的饮用水问题，完成湖南省国土资源厅新田县爱民工程。具体任务为：

　　1、为前期钻探所建成供水井购置及安装配套深井水泵、修建水泵房；

　　2、建设能满足四个村供水要求的高位蓄水池；

　　3、架设配套电力线路、铺设扬水管道、供水主管道。

　　二、施工技术规范

　　1、湖南省新田县新圩镇缺水区三占塘村地下水资源勘查项目任务书

　　2、《湖南省新田县新圩镇缺水区三占塘村地下水资源勘查设计》

　　3、《村镇供水工程技术规范》(SL310-2004)

　　4、《农村给水设计规范》(CECS82-96)

　　5、《给水排水构筑物施工及验收规范》(GBJ141-90)

　　三、施工方案

　　以火里塘钻井为取水水源地(X:2858978,Y:37627857)，修建水泵房、安装水泵、取水管、架设电力线路(火里塘变压器—泵房)，PE扬水管道由泵房提水至三占塘大光岭高位蓄水池(X:2858653,Y:37627191)，由高位蓄水池铺设PE供水主管至四村村口并预留灌溉阀门，三占塘与火里塘两村村内铺设主配水管网。

　　四、施工总结

　　1、水泵、水泵房、电力线路

　　⑴水泵选择及安装

　　根据实际调查和《农田用水工程规范》，本项目取水设计流量按人均日供水量100L/d的要求，另外根据当地实际需求，考虑70 m3/d灌溉流量，所以本工程总取水量为250m3/d。取水水源为钻孔地下水，故采用深井泵取水方式。根据水力计算，水泵选型为：100QJ16-81/24一台，用于生活饮用水提取，水泵电机：配套电机功率

　　为7.5kw，取水管(深井水泵至井口)采用φ50mm镀锌管，根据抽水试验资料及取水扬程确定取水管长度45m、配套电缆50m。

　　⑵取水泵房

　　在钻孔所在地修建L×B×H=3.5×3.5×3.3m水泵房，具体见图1，用于安装水泵配电箱、控制箱，及维护材料存放。

　　⑴基础：开挖深度80cm，宽度60cm，下部60cm为浆砌石，上部20cm为混凝土；

　　⑵墙体及墙面：24砖墙，内墙刮白，外墙贴蓝白两色瓷片，错缝拼接，转角处为蓝白两色，主体墙面为蓝色，单片尺寸60*120mm；

　　⑶工程牌：600*800mm天然黑金砂花岗岩，电脑雕刻阴字(国土资源厅定点扶贫项目——三占塘村地下水开发利用工程——二〇一一年十二月)，嵌入泵房大门右侧墙体中上部；

　　⑷门窗：不锈钢大门一扇(0.85*2.15m)，不锈钢窗户一扇(0.5*1.2m)安装于侧面墙体上部(离顶部10cm)；

　　⑸顶部：厚15cm钢筋混凝土现浇顶板，周边横向超出墙体10cm，边缘修5cm高女儿墙，顶部中间开40*40cm方形检修孔，检修孔侧边加高3cm，检修孔上铺50*50*5cm盖板；

　　⑹泵房地面：混凝土厚度10cm，水泥砂浆找平。

　　⑶电力线路

　　由火里塘村变压器处架设380V电力线路(三相四线)至取水泵房，长度400m(为了配合当地新农村建设的规划要求，待该村建设完成后统一规划电力线路)。

　　2、高位蓄水池

　　根据当地实际需要及规范要求，施工建设圆形钢筋混凝土清水池，容积120m3，具体见图3、4、5、6。该水池为地上式，建于三占塘村大光岭山顶(高程216m)， 高位蓄水池按标准图集04S803施工说明要求施工，参照150立方米圆形钢筋混凝土蓄水池设计，根据实际情况予以了调整，取消了溢水井，直接在蓄水池顶部加装溢流管，溢流管直径为75mm，水平高度低于进水管，管径大于进水管(直径63mm)一级。

　　3、扬水管道、配水管网

　　⑴扬水管道

　　井口至高位蓄水池铺设扬水管道，用φ63mmPE管、公称压力1.6MPa，管道长度735m，与井内取水管以法兰连接。

　　⑵配水管网

　　配水管网采用树枝状布置，按照供水区域分布情况，管线走向沿桥、公路、沟渠、机耕路等，以最短的管线提供最大供水范围。配水量按最高日最高时用水量计算，K时=2.00，干管管径按设计流量和经济流速确定；进村的干管管径不小于30mm，进村处设置一座闸阀、水表井。支管按设计流量和水头损失确定管径，管网最不利点自由水头不小于16m(设计楼层4层楼高)，供水到每一用户，每户设置一个水表，以便计量。配水管网所用管材见表3-1，管网平面布置如图1(供水管网总平面图)。

　　管网耗用管材清单 表3-1

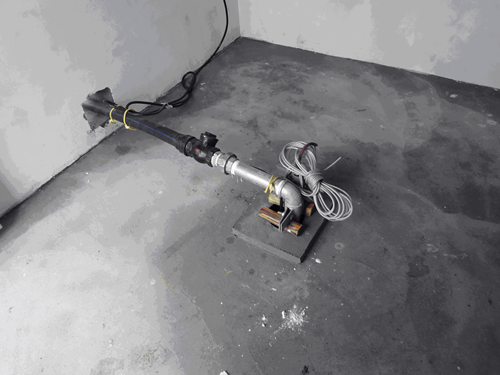

　　1、 钻孔出水口

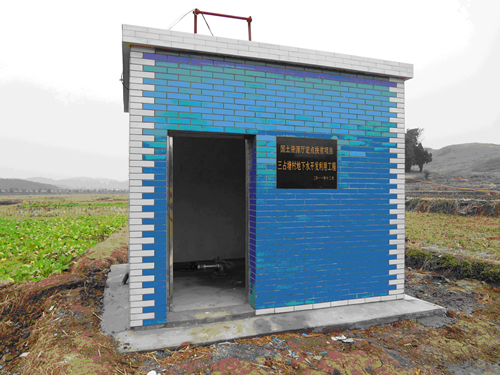

　　2、取水泵房　

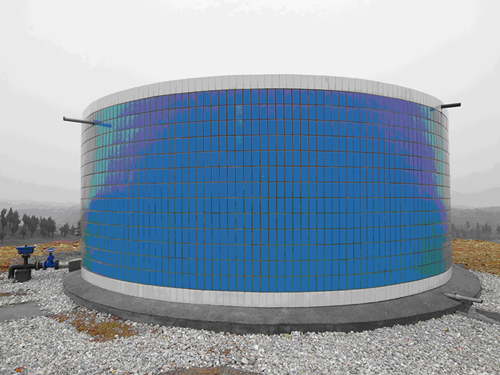

3、高位水池

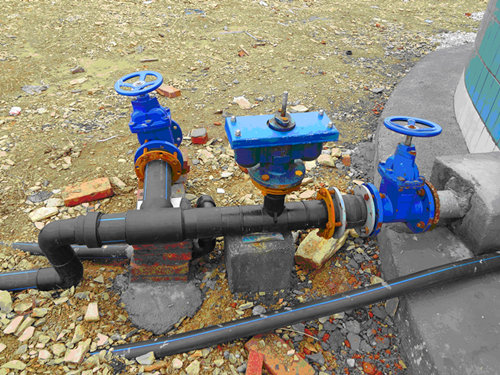

4、高位水池控制阀门、送水管道

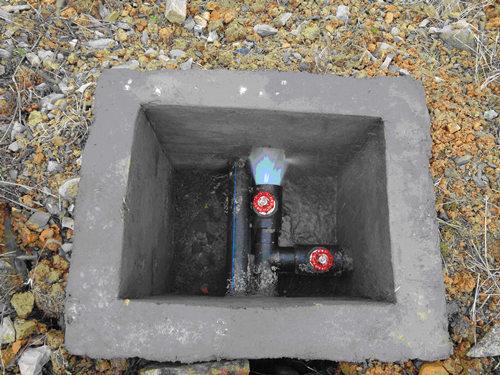

　　5、阀门井：村口控制阀门

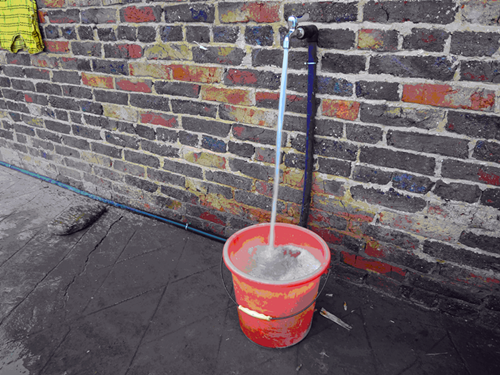

　　　6、水管入户
